マシンビジョン・ラインスキャン用 産業用カメラ
当社の産業用カメラは、オートメーション、検査、産業セキュリティ用途での高精度な撮像のために設計されています。いずれも連続稼働に対応し、品質検査、水分・湿気の検出、温度測定などの厳しい用途に使えます。
信頼性、精度、長期的な性能が重要な生産ラインで広く使われています。高度な撮像技術により、プラスチック越しの検査も可能です。
産業用カメラのハードウェア概要
産業グレードの部品を使用し、過酷な環境でも安定して動作します。オートメーションシステム向けに設計され、既存のインフラにスムーズに統合できます。
主な機能
- 高解像度の産業用センサー
- 安定したイーサネット接続
- GigEカメラアーキテクチャに対応
- マシンビジョン用途の連続稼働に対応
エリアスキャンとラインスキャンの両方の構成に対応しています。
連続検査のための
ラインスキャン
ラインスキャン技術とは
ラインスキャンは1ラインずつ画像を取得するため、動いている材料の連続検査に最適です。モーションブラーがなく、高速でも精度を保てます。
高速生産ライン向け
ラインスキャンカメラ
精度と速度が求められる検査向けに最適化されたラインスキャンカメラです。包装、繊維、金属などの業界で広く使われています。
ラインスキャンの主な用途：
- ウェブ（連続シート）検査
- コンベヤー上での連続検査
- 高速な表面欠陥検出
高スループットの現場で安定した品質検査を行うために欠かせません。
ラインスキャンカメラでできること：
- 水分や表面の不良の検出
- 薄いプラスチック層の下の検査
- 幅の広い材料での安定したラインスキャン撮像
最大1,100 PPM以上の高速ラインに対応。
GigE産業用カメラの技術仕様
| モデル | 解像度 | センサー | 最大解像度 | 画素サイズ | フレームレート | センサーサイズ | シャッター |
|---|---|---|---|---|---|---|---|
| IV-GE501GC/M | 5MP | IMX264 | 2448×2048 | 3.45µm | 24 FPS | 2/3″ | グローバル |
| IV-GE505GC/M | 5MP | XGS5000 | 2592×2048 | 3.2µm | 22 FPS | 2/3″ | グローバル |
| IV-GE232GC/M | 2.3MP | AR0234 | 1920×1200 | 3.0µm | 52 FPS | ½.6″ | グローバル |
幅広いマシンビジョンおよびラインスキャン用途に対応する仕様です。
マシンビジョンカメラの
統合
リアルタイムの画像取得と解析のために設計されたカメラです。制御機器と連携し、検査工程での迅速な判定を可能にします。
主な用途：
- 自動光学検査
- ロボットガイダンス
- インラインの品質検査と検証
適切に設定されたカメラは、検査精度を保ちながらスループットを向上させます。
GigE接続 &
GigE Visionカメラ
ギガビットイーサネットにより、高速で信頼性の高いデータ転送を実現します。長いケーブル長に対応するため、大規模な工場でも柔軟に設置できます。
GigEカメラのメリット
- 長距離でも安定した画像転送
- 低コストなネットワーク構築
- システムの拡張に対応するアーキテクチャ
GigE Vision規格に準拠し、主要なビジョンソフトウェアと連携できます。

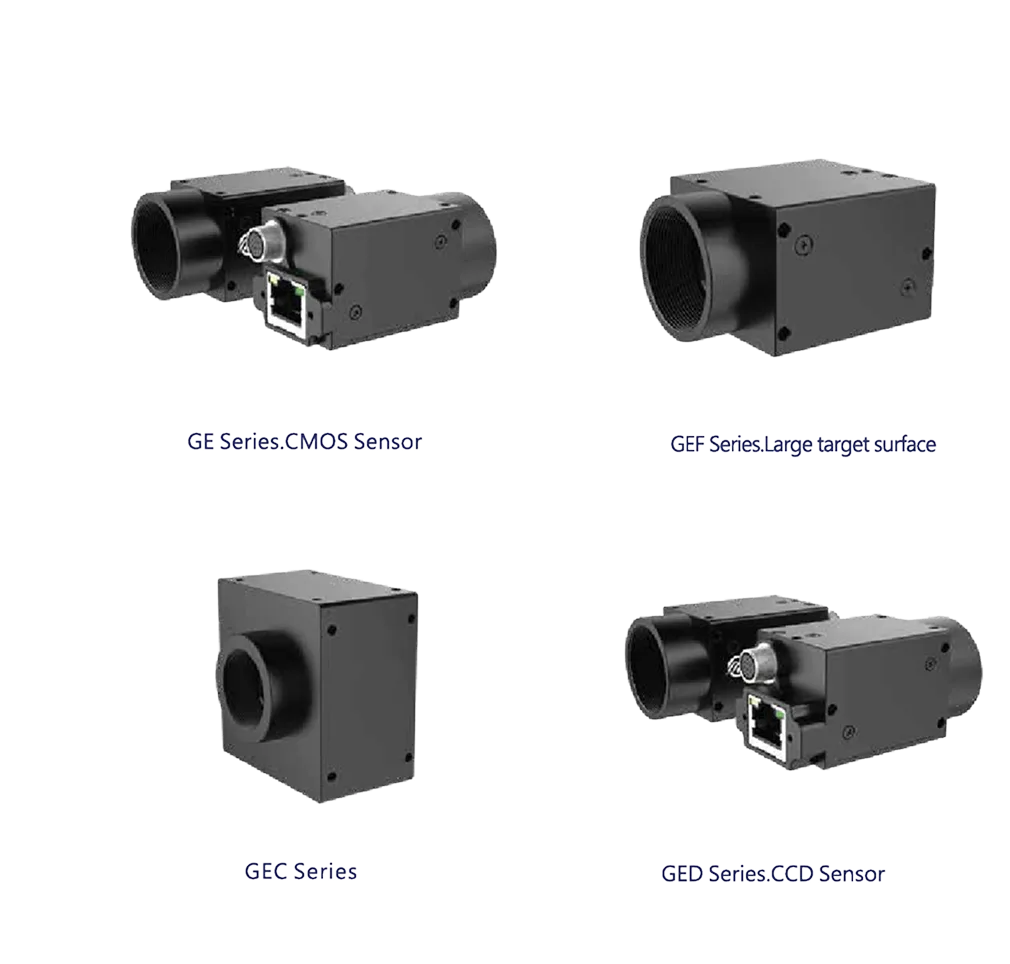

対応カメラモデル
上記のほか、より高い性能や特殊な検査向けにIV-GE404GC/MとIV-GE809GC/Mもご用意しています。
これらのモデルの用途：
- 環境モニタリング
- 産業用セキュリティカメラ
- SWIRイメージングによる高度な検査
高度な撮像と
産業セキュリティ用途
オートメーション以外にも、管理区域の監視用セキュリティカメラとして使えます。SWIRイメージングにより、水分検出、温度に関わる検査、プラスチック包装越しの視認が可能です。
1つのカメラプラットフォームで、検査・監視・セキュリティに対応できます。
技術資料とPDFダウンロード
ハードウェアの完全な仕様、対応構成、統合ガイドはこちら：
